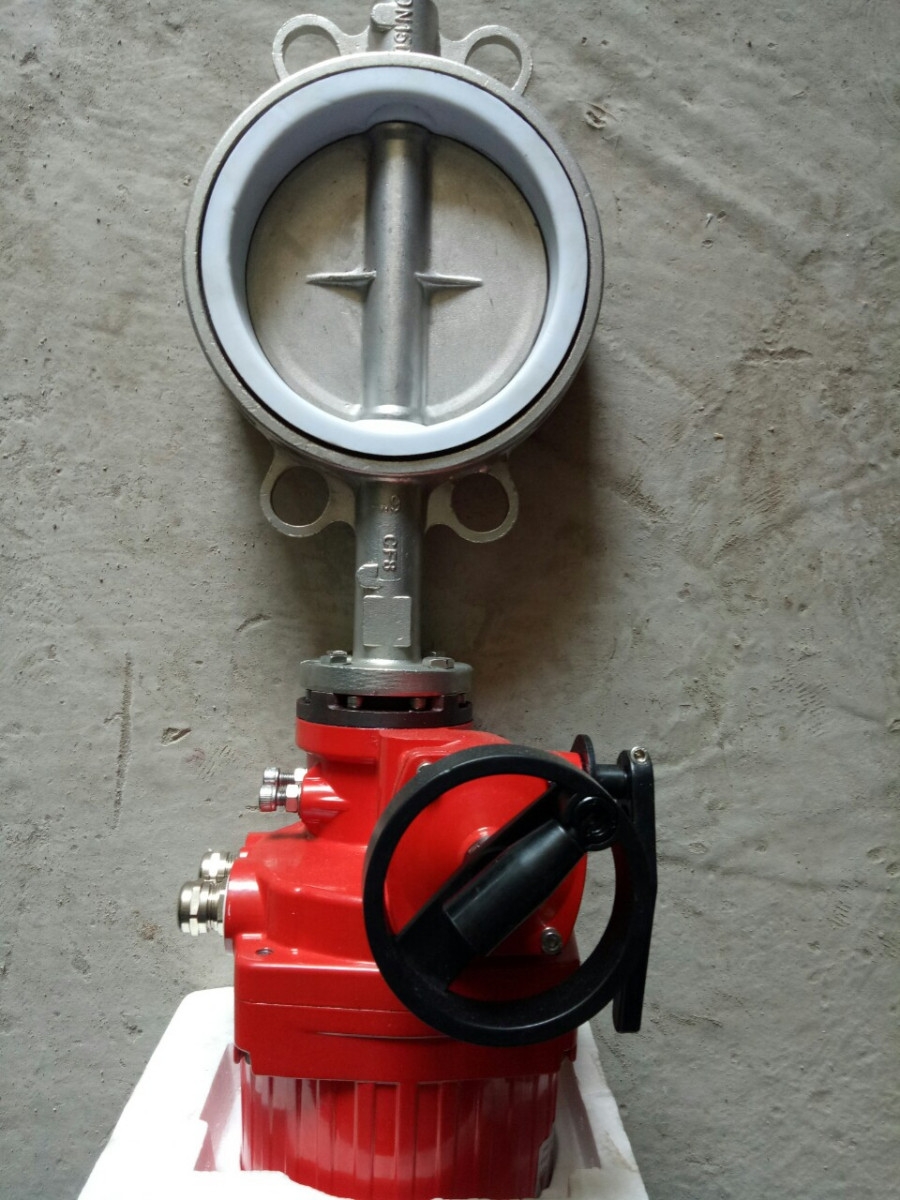

1. Van điều khiển điện gồm có 2 phần chính: Van + Bộ điều khiển điện ( Motor điện )

a. Van:

    Van được kết nối trực tiếp trên đường ống và sẽ là phần trực tiếp tạo ra trạng thái đóng hoặc mở của van. Van cơ này thường được sử dụng nhiều nhất là van bướm, van bi, van cửa, van cầu,.v.v....

  b. Bộ điều khiển điện ( Motor điện ):

 Đây chính là phần quan trọng nhất trong bộ van điều khiển bằng điện, Bộ điều khiển điện ( Motor điện ) được điều khiển bởi nguồn điện 24V, 110V,  220V, 380V. sẽ làm mô tơ quay khi mô tơ quay qua cơ cấu của mô tơ sẽ truyền chuyển động đến trục của van và sẽ tác động làm đĩa của van quay khi đấy  làm van chuyển đổi từ  trạng thái đóng / mở.

2. Nguyên lý hoạt động của van điều khiển bằng điện:

Van điều khiển điện có thể đang ở trạng thái đóng hoặc mở tùy theo cách lắp đặt và mục đích sử dụng .

    Khi ở trạng thái ban đầu Để mở/đóng van điều khiển điện hệ thống điện cấp điện cho bộ điều khiển, motor trong bộ điều khiển quay và tác động đến một cơ cấu truyền động biến chuyển động quay của mô tơ thành chuyển động quay của trục van. Trục van quay làm đĩa đóng mở van quay sẽ tạo góc mở cho van . Tùy theo Bộ điều Khiển On/Off hay tuyên tính sẽ điều khiển cho van mở hoàn toàn hoặc mở 1 phần theo mục đích sử dụng ( khi đó chúng ta có van điện On/Off -  van điều khiển điện tuyến tính) . Khi hết hành trình đóng/ mở van motor sẽ ngắt điện.

Để trở lại trạng thái ban đầu của van hệ thống cấp lại điện để motor chuyển động quay theo chiều ngược lại tác động làm van đóng lại .

Khi motor chạy hết hành trình để đóng van hoặc mở van thì thông qua công tắc hàng trình sẽ tự động ngắt điện .Tránh cho bộ điện phải ngâm điện lâu sẽ làm nóng động cở gây chập cháy bộ điều khiển.

Van điều khiển bằng motor điện không bị chập điện hoặc cháy nổ an toàn trong phòng tránh cháy nổ .

3. Van điều khiển điện ON/OFF  - van điều khiển điện tuyến tính

Tùy vào mục  đích sử dụng của hệ thống  đặt chúng ta có các loại van điều khiển bằng điện  sau:

- Van điều khiển điện ON/OFF: thuần túy, cơ bản và cũng là thông

  Đây là loại van được điều khiển bằng motor điện có góc quay trục 0 -> 90độ làm cho van đóng mở hoàn toàn, van có 2 dạng  trạng thái là van thường đóng và van thường mở tùy thuộc vào cách cài đặt ban đầu của đơn vị sử dụng. Van điện On/Off phù hợp nhiều hệ thống  và được sử dụng phổ biến nhất hiện nay,.

 - van điều khiển điện tuyến tính - Van điều khiển điện theo góc mở - van điều khiển điện điều tiết lưu lượng

Đây là loại van được điều khiển bằng motor điện có góc quay tùy chỉnh theo mục đích sử dụng. . Loại van này thường dùng trong hệ thống cần điều tiết được lưu lượng dòng chảy qua van .
